详解通风系统
发布时间:2017-11-02 文章编辑: 点击数: 262

新美装饰11




通风:就是利用换气的方法,向某一房间或空间输送新鲜空气(送风),将室内被污染的空气直接或经处理后排到室外(排风),从而维持室内环境符合卫生标准,满足人们生活或生产的需要。


新美装饰55


通风类型分为自然通风和机械通风。

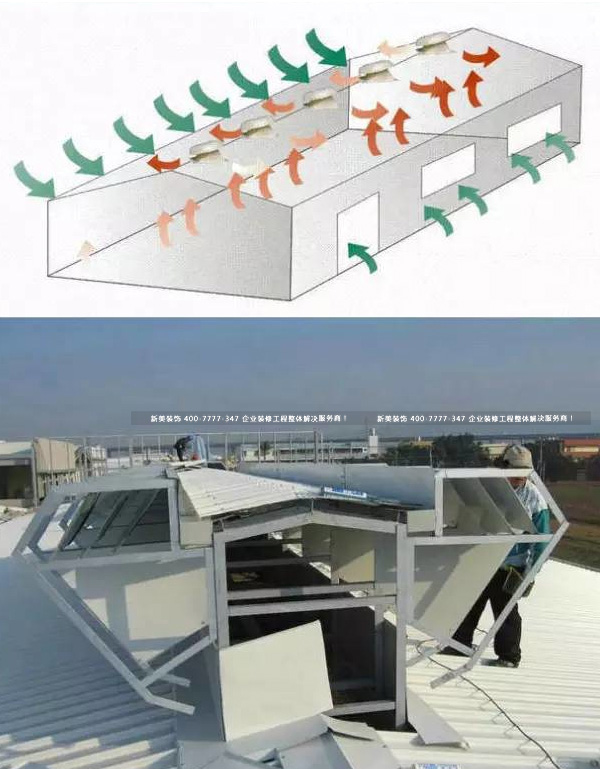

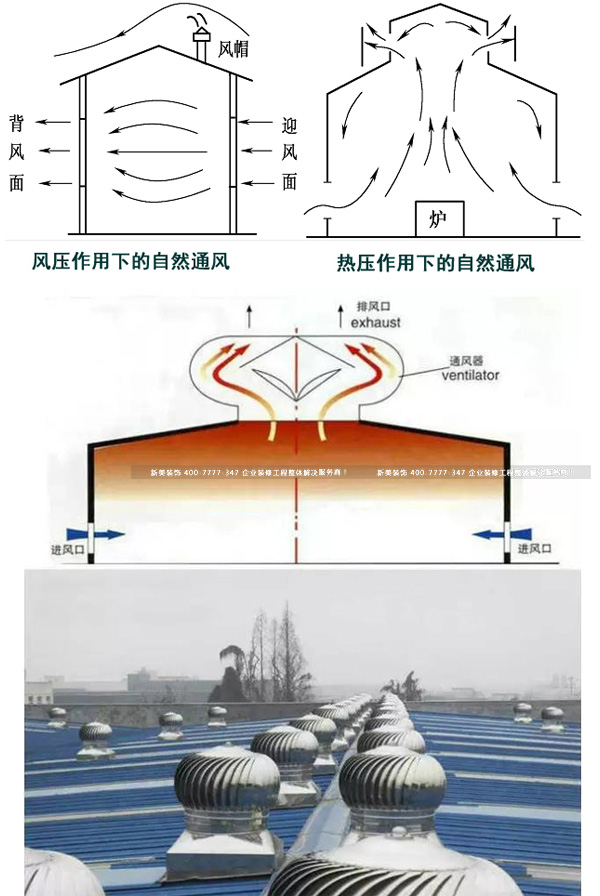

自然通风系统



通风系统

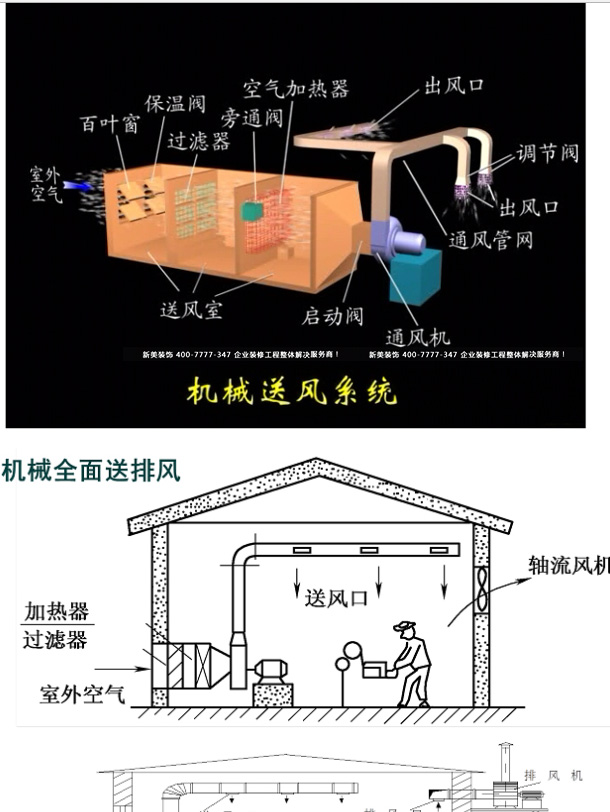

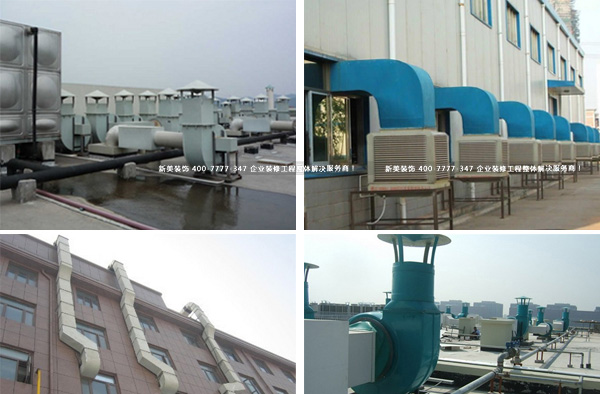

机械通风系统

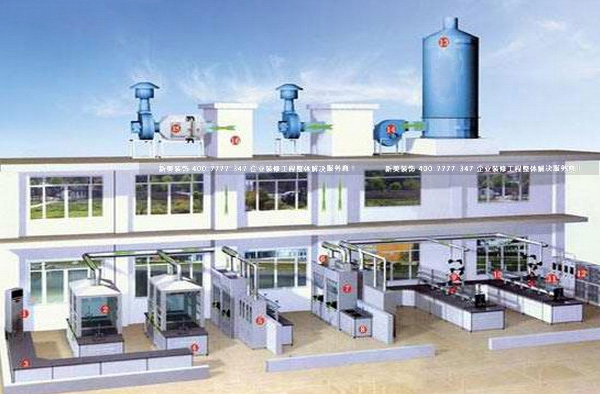

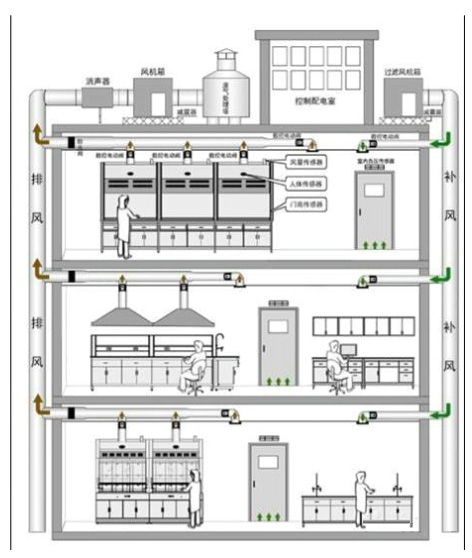

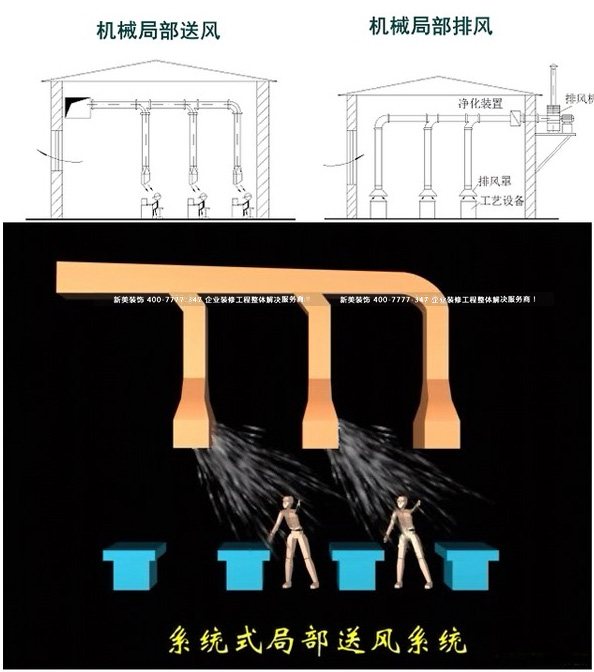

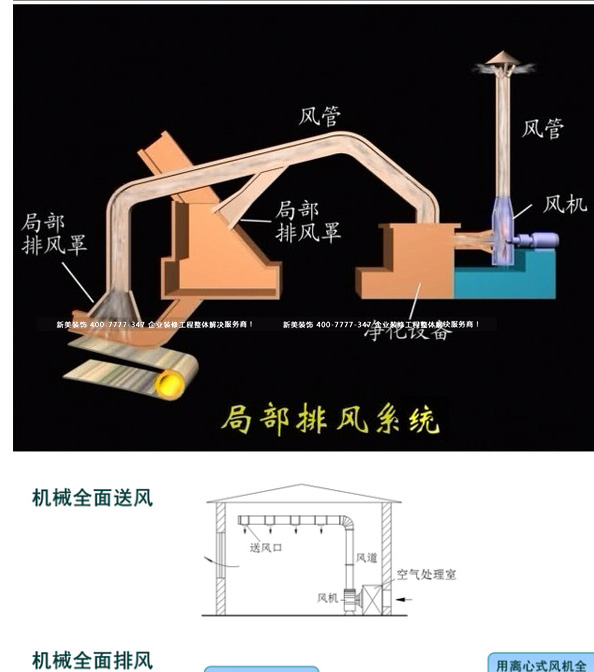

机械通风是依靠风机产生的风压强制室内外空气流动进行换气的通风方式。 按通风系统的作用范围不同,通风系统可分为:局部通风、全面通风。






通风系统的组成


风管:矩形风管、圆形风管

风口:送风口、排风口

风阀:调节阀、防火阀、止回阀

风机:离心式风机、轴流式风机、混流式风机

其它: 静压箱、过滤器、除尘器

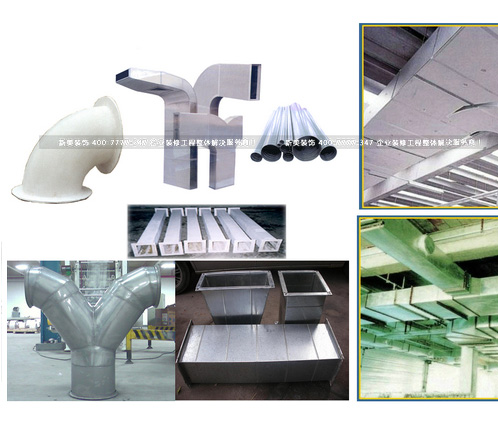

风管

1)形状

圆形:风道阻力小、消耗材料少,但占据空间多,布置时难以与建筑结构配合,常用于高速送风系统。

矩形:风道制作简单、能充分利用建筑空间、容易与建筑结构相配合,但材料消耗多,阻力大。


2)材料

镀锌薄钢板: 可防腐蚀、易于加工制作、能承受较高温度。

玻璃钢: 强度高、耐腐蚀、重量轻,用作输送含腐蚀性气体及大量蒸汽的通风系统。

聚氯乙烯塑料板: 耐腐蚀性好,弹性较好,热稳定性较差。

铝板: 有良好的塑性、耐酸性较强,但易被盐酸和碱类腐蚀。

复合玻纤板:不再需要额外的保温,防火性能较好,安装方便。

砖、混凝土: 节省钢材,经久耐用,阻力大,但易漏风,应做好密封。


3)布置

风道布置应与建筑、生产工艺密切配合,尽量短、顺、直;

风道上要设置必须的调节和测量装置,其位置应在便于操作和观测的地方;

输送高温气体的风道应采用热补偿措施。

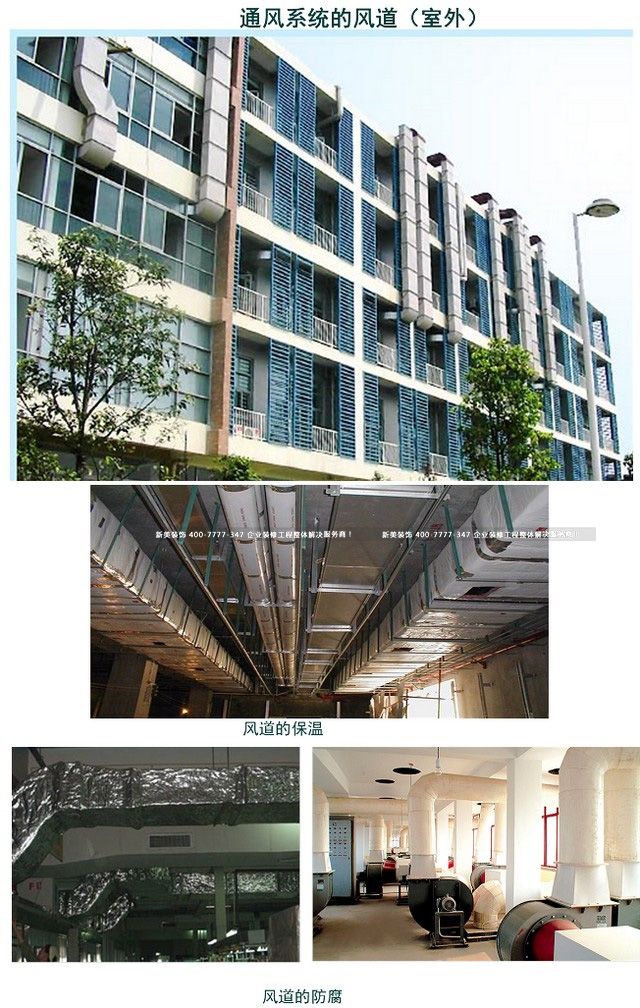

4)保温

保温材料主要有聚苯乙烯泡沫塑料、超细玻璃棉、玻璃纤维保温板、聚氨酯泡沫塑料等。常用的保温结构由防腐层、保温层、防潮层和保护层组成。





风口

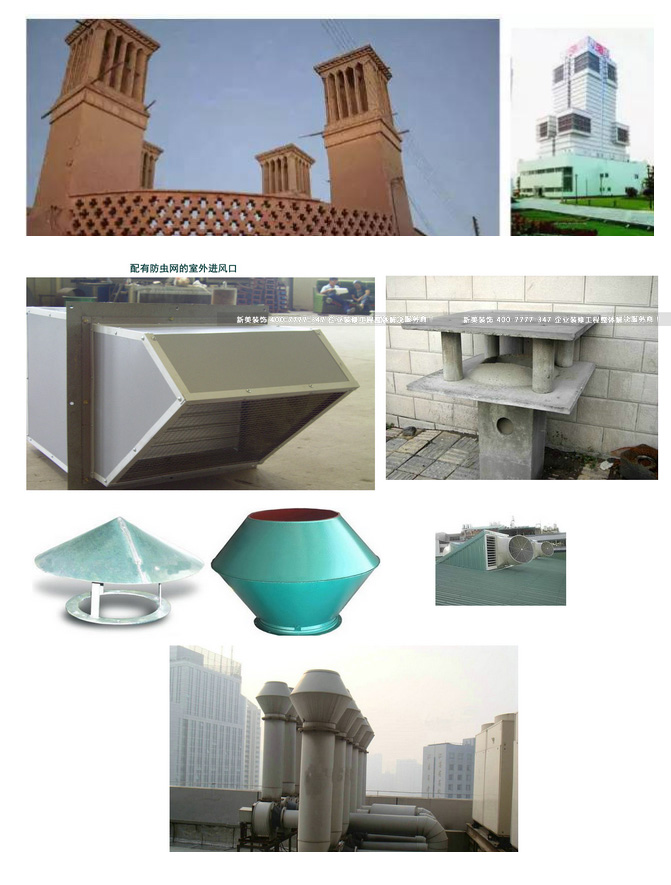

1)室外风口


新美装饰-中金百汇 (24).jpg


室外进风口的位置应符合下列要求:

直接设在室外空气较清洁的地点;尽量开在背阴面(北面)(夏季温度低)。在排风口上风侧;进风口的下缘距室外地坪不宜小于2m,屋顶上1m。墙上设百叶窗,屋顶上设置成百叶风塔。


2)室外排风口

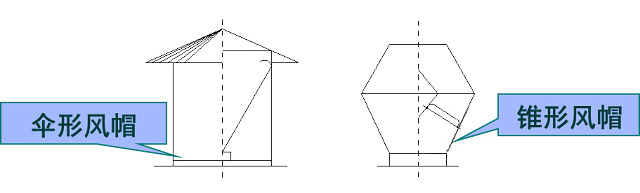

常在屋顶,1m以上百叶风塔形,且加风帽。若侧墙形:加百叶风口。

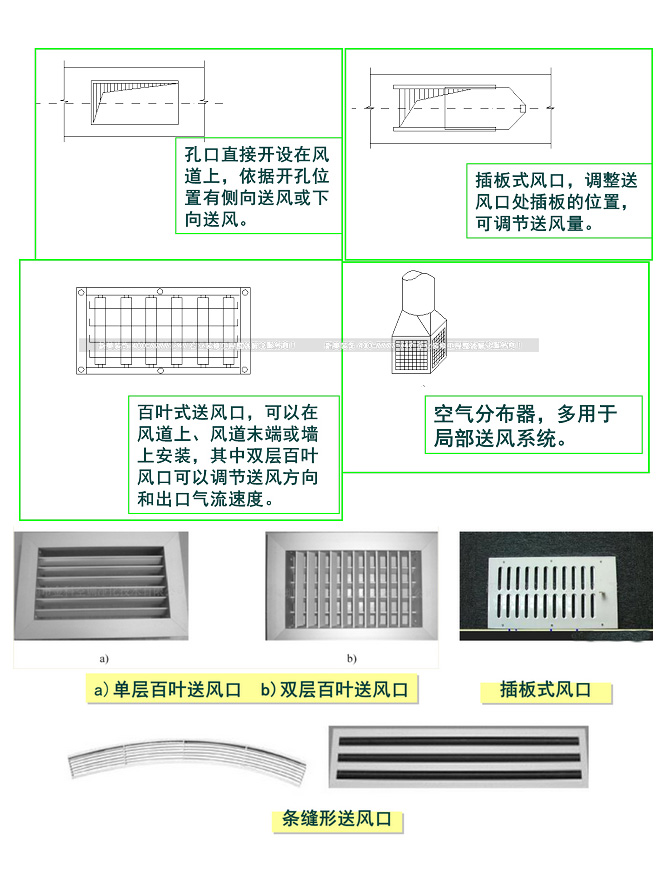

3)室内送风口





4)室内排风口

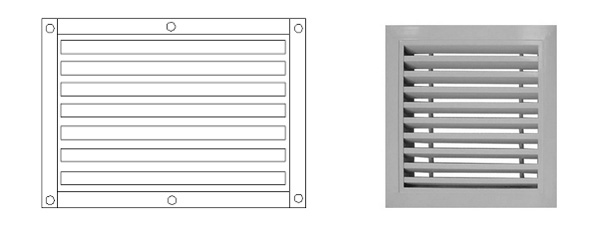

室内排风口的作用是将室内污浊空气排入排风管道。排风口种类较少,通常做成单层百叶。

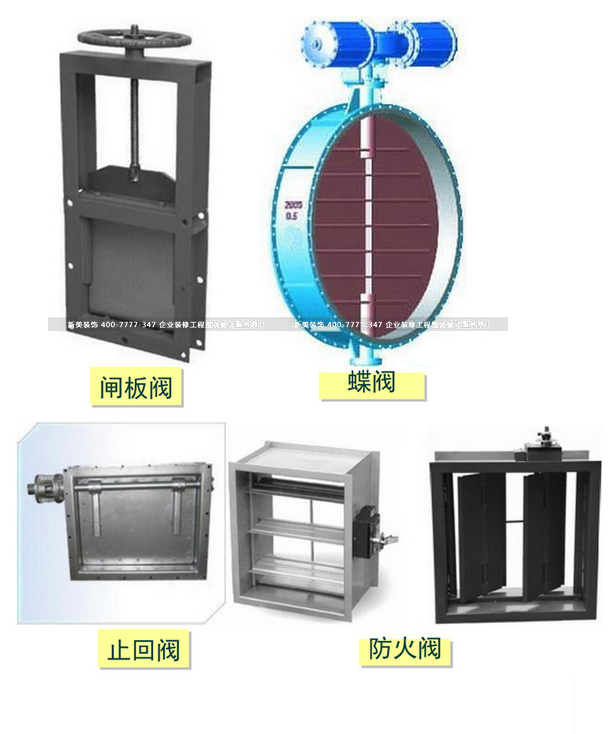

风阀

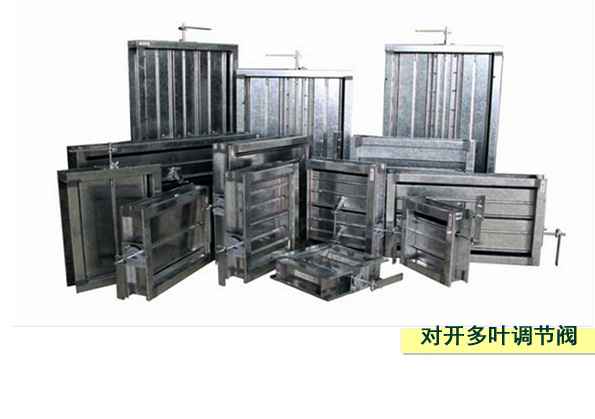

1)调节阀:调节风量、打开或关断风系统:蝶阀、对开多叶调节阀、三通调节阀;

2)防火阀:当火灾发生时,切断气流通路,防止火势沿风管蔓延;

3) 止回阀:防止风机停止后气流倒转;

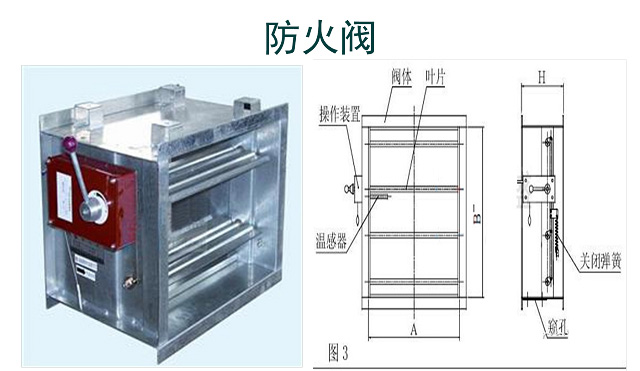

防火阀

安装在通风、空调调节系统的送、回风管道上,平时呈常开状态,阀体中的温度熔断器带动阀体连动,火灾时当管道内烟气温度达到70℃时熔断关闭,起隔烟阻火作用。




风机

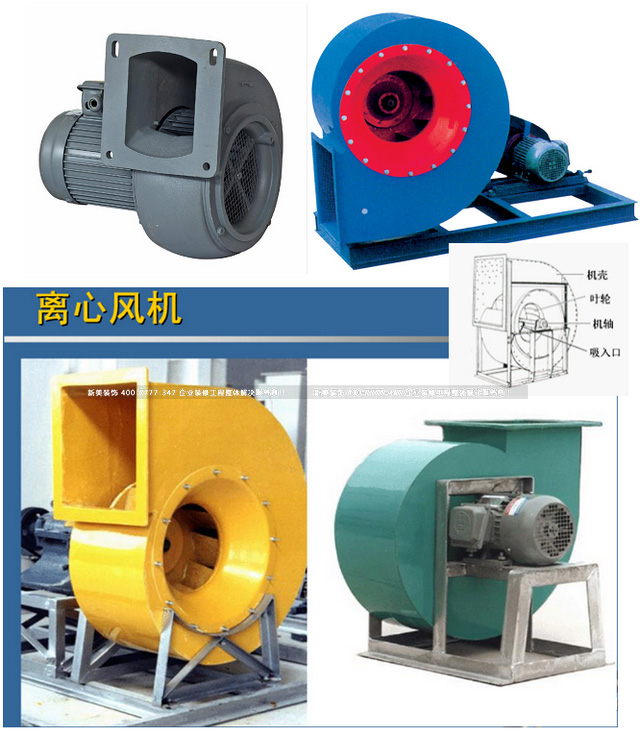

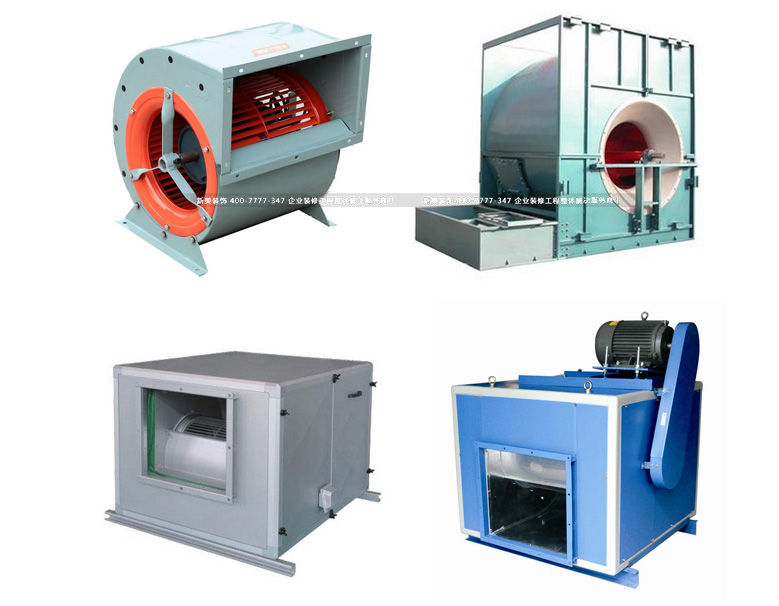

1)离心风机

用于低压或高压送风系统,特别是低噪音和高风压的系统。(家庭类如鼓风机、抽油烟机)

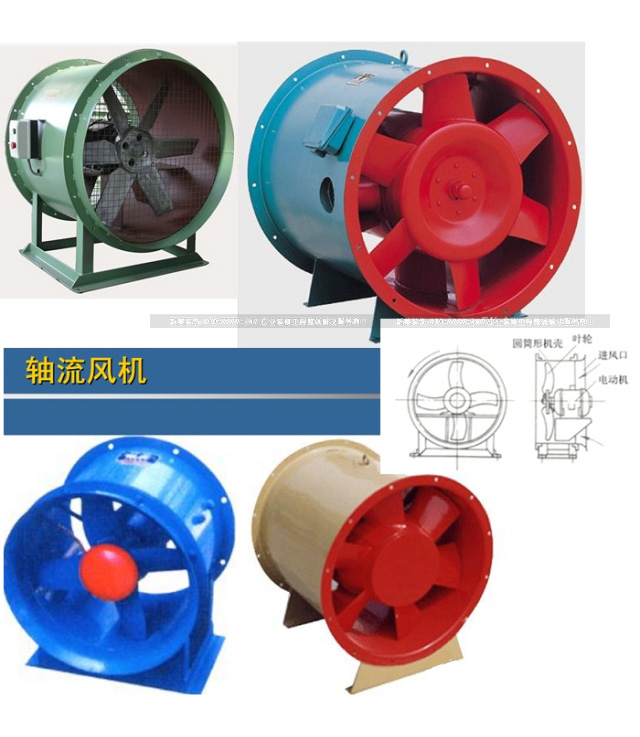

2)轴流风机(局部通风机)

占地面积小、便于维修、相对便宜、风压较低、风量较大,多用于阻力较小(管道短、弯头少)的大风量系统。(家庭类如电风扇、排气扇)

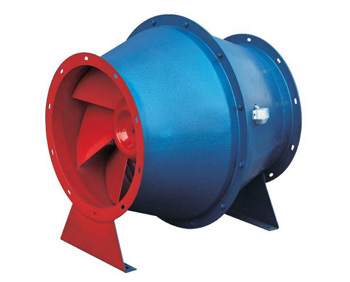

3) 混流风机

集中了离心风机的高压和轴流风机的大风量的特点。


新美装饰

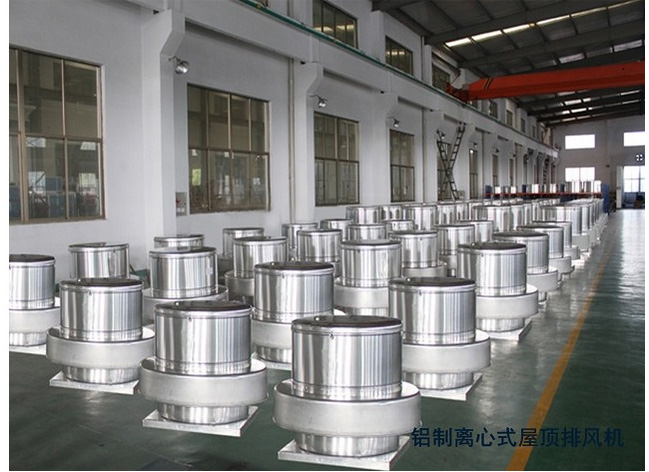

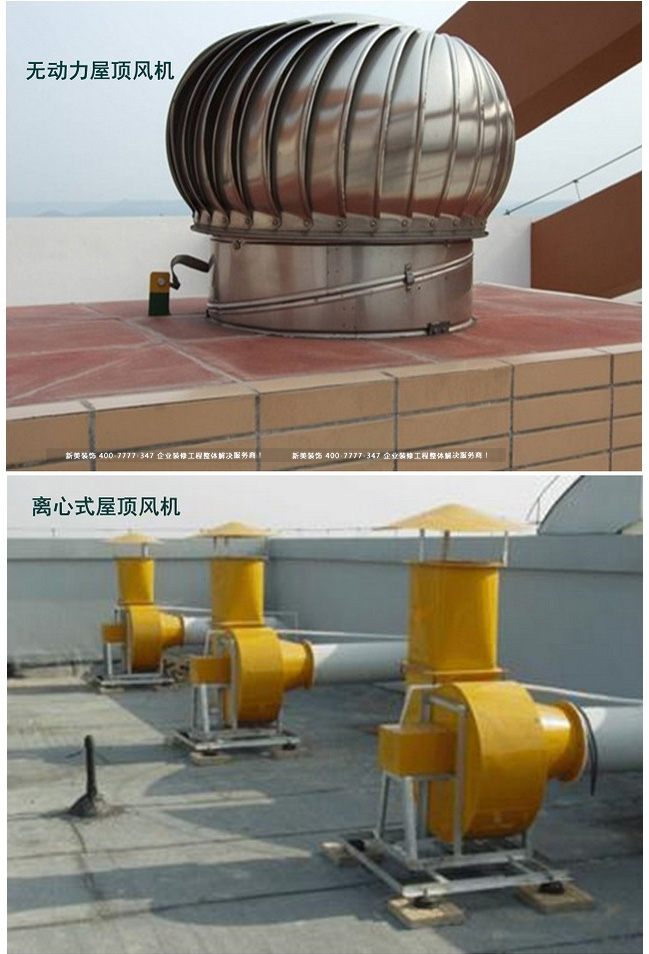

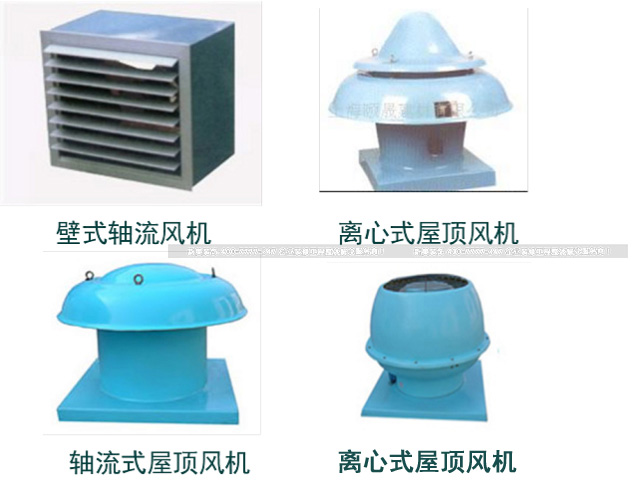

屋顶、侧壁排风机:适用于厂房、仓库、高层建筑、实验室、影剧院、宾馆、医院等场合的局部换气。





4) 其它常见的建筑用风机

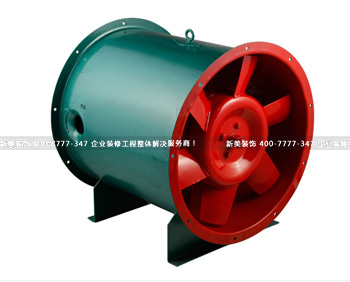

高温消防排烟风机:高温消防排烟风机在正常情况下可用于日常的通风换气。遭遇火险时,抽排室内高温烟气,增强室内空气流通。具有耐高温的特点。适用于高层建筑、烘箱、车库、隧道、地铁、地下商场等场合的通风换气和消防排烟。




斜流风机:该系列风机分为单速和双速两种。具有结构紧凑、体积小、维修方便等优点。可以根据不同的使用场合,采用改变安装角度、改变叶片数、改变转速、改变机号等方法达到多方面的使用要求。




空调通风风机:离心空调风机具有性能适用范围大、噪声低、重量轻、安装方便、运行可靠的优点。可以与各空调厂的组合空调机组配套。

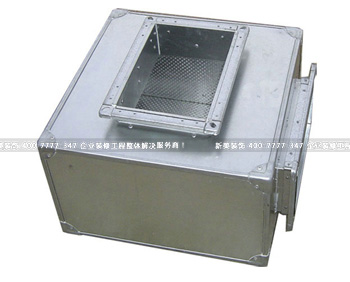

静压箱是送风系统减少动压、增加静压、稳定气流和减少气流振动的一种必要的配件,它可使送风效果更加理想。

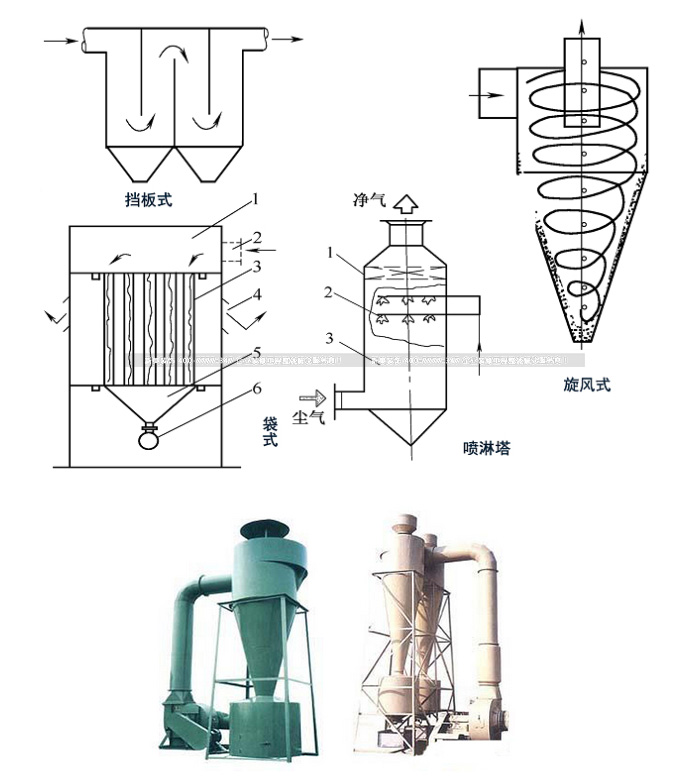

除尘设备:为防止大气污染,排风系统在将空气排出大气前,应根据实际情况进行净化处理,使粉尘与空气分离,进行这种处理过程的设备称为除尘设备。
